Miksi kaapelikiinnikkeet ovat kriittistä puolustusta, jota sähköjärjestelmäsi tarvitsee?

Kaapelin kiinnikkeet eivät ole valinnaisia lisävarusteita – ne ovat tärkeitä turvalaitteita, jotka on suunniteltu suojaamaan sähkökaapeleita ja estämään katastrofaalisia vaurioita oikosulkutapahtumien aikana. Oikosulkuvika synnyttää sähkömagneettisia voimia, jotka ovat verrannollisia huippuvirran neliöön, jotka voivat lyödä jännitteisiä kaapeleita laitetelineiden läpi ja vaarantaa henkilöstön millisekunnissa. Katkaisijat yleensä vaativat 0,06 - 0,1 sekuntia kompastua, mutta tuhovoiman huippu tapahtuu juuri 0,005 sekuntia 50 Hz järjestelmässä. Kaapelikiinnikkeet suorittavat rajoitustehtävänsä välittömästi, ennen kuin suojalaitteet ehtivät reagoida, mikä tekee niistä ensisijaisen puolustuslinjan sähkömekaanisia voimia vastaan.

Standardin IEC 61914 mukaan kaapelikiinnikkeet määritellään "laitteiksi, jotka on suunniteltu varmistamaan kaapeleiden kiinnitys, kun ne asennetaan tietyin välein kaapeleiden pituudella". Toisin kuin nippusiteet tai vakiopuristimet, kiinnikkeet on erityisesti suunniteltu ja testattu kestämään oikosulkuvoimia. Arvot perustuvat mahdolliseen oikosulkuvirran huippuun (kA) ja asennusväliin.

Kuinka oikosulkuvoimat uhkaavat kaapelijärjestelmiä

Kolmivaiheisen oikosulun aikana vierekkäiset johtimet tuottavat voimakkaita sähkömagneettisia kenttiä. Johtimien välinen hylkimisvoima on verrannollinen oikosulkuvirran huipun neliöön, mikä luo välittömän jännityksen, jota tavalliset kaapelinhallintatuotteet eivät voi sisältää. Palvelinkeskuksessa suojaamattomat kaapelit voivat tuhota palvelintelineet, joiden vaihtoaika kestää kuukausia. teollisuusympäristöissä sama skenaario uhkaa tulipalon, loukkaantumisen ja pitkiä seisokkeja.

Kriittinen ajoitusaukko

Vikatapahtuman aikajanan ymmärtäminen paljastaa, miksi passiivinen rajoitus on korvaamatonta:

• 0,005 sekuntia: Sähkömagneettisen voiman huippu esiintyy 50 Hz järjestelmissä
• 0,06–0,1 sekuntia: Katkaisijat laukeavat ja poistavat vian
• Tulos: Ilman kaapelin kiinnikkeitä kaapelit liikkuvat esteettömästi koko vian ajan

Tämä ajoitusväli tarkoittaa, että mikään aktiivinen suojalaite ei voi estää alkuperäistä mekaanista tuhoa – vain asianmukaisesti määritellyt kaapelikiinnikkeet voivat estää.

Mitkä kaapelikiinnikkeet sopivat erilaisiin käyttötarkoituksiin

Oikean kiinnitystyypin valinta riippuu kaapelin kokoonpanosta, jänniteluokasta ja ympäristöolosuhteista. Yhteensopimattoman kiinnitystyypin käyttäminen voi johtaa riittämättömään pidättymiseen vikatilanteissa.

Materiaalin valintaohjeet

Materiaalivalinta vaikuttaa suoraan suorituskyvyn kestoon ja turvamarginaaleihin:

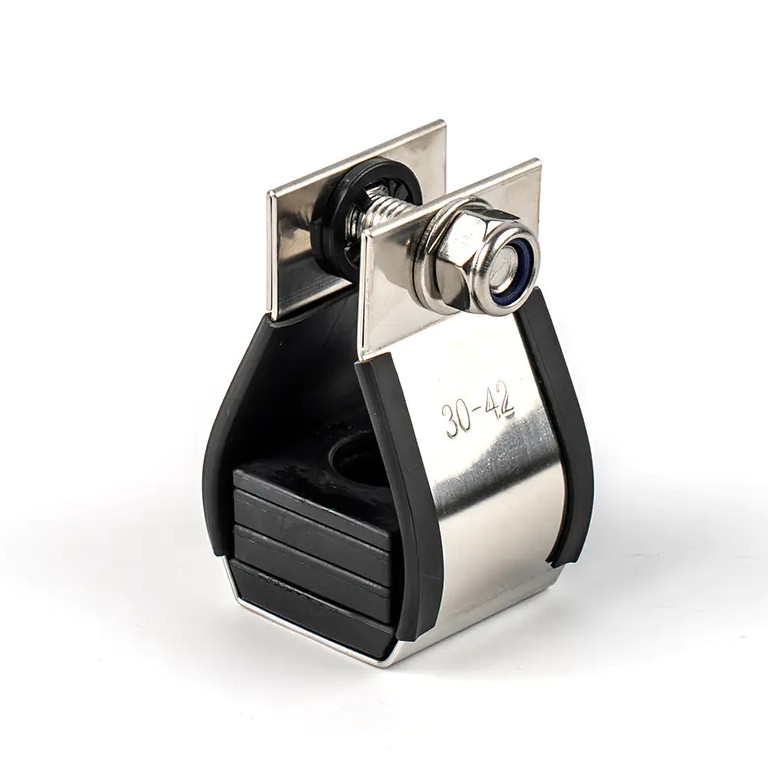

• Ruostumaton teräs 316: Poikkeuksellinen korroosionkestävyys meri-, offshore- ja kemiallisiin ympäristöihin; kestää äärimmäisiä sähkömekaanisia voimia
• Alumiini: Kevyt ja vahvat mekaaniset ominaisuudet; sopii sisä- ja ulkokäyttöön LV-HV-sovelluksiin
• Polymeeri/nailon: Kustannustehokas matalajännitteiseen sisäkäyttöön; UV- ja palonsuojavaihtoehdot saatavilla tiettyihin ympäristöihin

Kuinka IEC 61914 takaa luotettavan suojan

IEC 61914:2021 on maailmanlaajuisesti hyväksytty standardi kaapelin kiinnike suunnittelu ja testaus, joka korvaa alueellisissa sähkösäännöissä havaitun epäselvyyden. Vaikka NEC:n artikla 392.20(C) ja CSA artikla 12-2202 edellyttävät kaapelien suojaamista vikavirran magneettisia voimia vastaan, kumpikaan ei määrittele, kuinka testataan tai varmistetaan, että rajoituslaitteet kestävät oikosulkutapahtuman. IEC 61914 täyttää tämän kriittisen aukon.

Pakolliset testiluokat IEC 61914:n mukaan

Standardi edellyttää kattavaa testausta useilla suorituskykyulottuvuuksilla:

1. Lämpötilaluokitus: Vahvistettu toiminta alkaen -60 °C - 120 °C (tai ilmoitettu alue)
2. Sivukuormitustestaus: Jatkuva kuormitus pidettiin 60 minuuttia ilmoitetussa enimmäislämpötilassa
3. Aksiaalikuormitustestaus: Kestävyys kaapelin luistamiselle reitin varrella
4. Iskunkestävyys: Testattu alimmassa ilmoitetussa käyttölämpötilassa
5. Korroosion- ja UV-kestävyys: Suolasuihku ja nopeutettu ikääntymisen validointi
6. Sähkömekaanisten voimien kestävyys: Oikosulkutestaus ilmoitetuilla kA-arvoilla
7. Liekin leviäminen: Kestää liekin leviämistä vikatilanteissa

Kriittinen ero: IEC 61914 edellyttää oikosulkutestauksen kestoa vain 0,1 sekuntia (viisi täydellistä jaksoa), mikä riittää paljastamaan kiinnikkeen heikkouden, koska tuhoava voima esiintyy muutaman ensimmäisen millisekunnin aikana. Tämä eroaa kaapelin lämmönkestävyystesteistä, joissa voidaan määrittää 63 kA 1 sekunniksi tai 40 kA 3 sekunniksi – nämä arvot koskevat johtimen lämmitystä, ei mekaanista rajoitusta.

Mitkä tekijät määräävät oikean kiinnikkeen tekniset tiedot

Oikea spesifikaatio edellyttää, että kiinnikkeen ilmoitettu suorituskyky sovitetaan asennuksen todellisiin vikaolosuhteisiin. Alimäärittely aiheuttaa katastrofaalisia turvallisuusriskejä, kun taas ylimäärittely tuhlaa budjettia ilman lisähyötyä.

Avainmääritysparametrit

Insinöörien on laskettava ja tarkistettava seuraavat asiat:

• Kaapelin ulkohalkaisija (OD): Klussien tulee sopia todelliseen vaipan halkaisijaan, ei vain johtimen kokoon. Väärä istuvuus heikentää kiinnityksen tehokkuutta vikojen aikana.
• Suuri mahdollinen oikosulkuvirta: Kiinnikkeen kA-arvon tulee ylittää järjestelmän laskettu vikataso. Huomaa, että korkeimmat vikatasot esiintyvät usein pienjänniteasennuksissa, ei vain suurjännitejärjestelmissä.
• Kiinnitysvälit: Valmistajan arviot ilmoitetaan tietyin välein (yleensä 600 mm). Leveämpi etäisyys lisää voimaa kiinnikettä kohti eksponentiaalisesti. Johtimien välinen voima lasketaan IEC 61914 -kaavalla, jossa otetaan huomioon huippuvirta ja kaapelin halkaisija.
• Jänniteluokka ja kokoonpano: LV-, MV- ja HV-järjestelmillä on erilaiset voimaprofiilit. Yksiytiminen, apila ja nelijalkainen kokoonpano vaatii kukin tarkoitukseen suunniteltuja kiinnikkeitä.
• Ympäristöaltistus: Kemikaalien esiintyminen, äärimmäiset lämpötilat, UV-altistus ja paloriski määräävät materiaalin valinnan ja korroosionkestävyysluokan.

Varoittava esimerkki

Harkitse kahta valmistajaa, jotka väittävät 140 kA:n huippukestävyyden:

• Valmistaja A testattu 35mm kaapelilla klo 600mm väli
• Valmistaja B testattu 45 mm:n kaapelilla klo 300mm väli

Järjestelmässä, jossa on 60 kA vikataso ja jossa käytetään 30 mm:n kaapelia 1 200 mm:n etäisyydellä, valmistajan B tuote epäonnistuisi identtisestä otsikkoarvosta huolimatta. Tämä osoittaa, miksi hankintatiimien on tarkistettava täydelliset testiraportit – ei vain otsikkoluvut – ja miksi insinöörien on suojattava tekniset tiedot koko projektin elinkaaren ajan.

Kuinka oikea asennus maksimoi turvamarginaalit

Jopa oikein määritellyt kiinnikkeet voivat epäonnistua, jos ne asennetaan väärin. Asennuksen laatu määrittää suoraan, toimiiko järjestelmä testatulla tavalla.

Asennus parhaat käytännöt

1. Seuraa valmistajan välilyöntejä: Asenna ilmoitetulle vikavirralle määritetyin väliajoin. Suurempia oikosulkuskenaarioita varten tarvitaan tiukemmat välit.
2. Kohdista kaapelin halkaisijan mukaan: Varmista, että kiinnikkeen koko vastaa kaapelin todellista ulkohalkaisijaa, ottaen huomioon mahdolliset eristys- tai vaippatoleranssit.
3. Käytä oikeita kiinnikkeitä: Kiinnitä suojaustyypille hyväksytyillä laitteistoilla (tikkaat, tarjotin, tuki tai palkki).
4. Käytä oikeaa vääntömomenttia: Liiallinen kiristäminen vääristää kaapelin vaipat; alikiristys mahdollistaa liukumisen. Käytä momenttiavainta saavuttaaksesi valmistajan määrittämä vääntömomentti.
5. Tili lämpölaajennukseen: Joustavissa järjestelmissä, joissa kaapelit ovat "käärmeitä", salli laajennusliike kiinteiden pisteiden välillä. Jäykissä järjestelmissä varmista, että kiinnitys ja rakenne kestävät pitkittäisiä termomekaanisia voimia.

Järjestelmäsuunnittelun huomioita

Kaapelijärjestelmät jaetaan kahteen luokkaan, joista jokaisella on omat kiinnitysvaatimukset:

• Joustavat järjestelmät: Kaapelit käännetään pysty- tai vaakasuoraan, mikä mahdollistaa vapaan lämpölaajenemisen ja supistumisen kiinnityspisteiden välillä. Klussien on mukauduttava liikkumiseen säilyttäen samalla rajoitukset vikojen aikana.
• Jäykät järjestelmät: Kaapelit kiinnitetään pituussuunnassa, mikä edellyttää, että kiinnitys, tukirakenne ja kaapelin jäykkyys kestävät yhdessä termomekaanisia voimia vaurioittamatta.

Missä kaapelikiinnikkeet tarjoavat kriittistä suojaa

Kaapelin kiinnikkeet ovat välttämättömiä aina, kun suuritehoiset kaapelit kulkevat lähellä henkilöstöä tai kriittisiä laitteita. Jännitetasolla ei ole merkitystä – jotkin korkeimmista vikatasoista esiintyvät pienjänniteasennuksissa järjestelmän alhaisemman impedanssin vuoksi.

Turvallisuusstandardien NEC 392.20(C) ja IEC 61914 vaatimusten lisäksi asianmukainen kiinnitysten asennus auttaa täyttämään seismiset vaatimukset ja vakuutusehdot, mikä vähentää vastuuta ja estää kalliita korjauksia.

Johtopäätös: Ennakoiva lähestymistapa kaapelijärjestelmän turvallisuuteen

Kaapelin kiinnikkeet edustavat pienen osan projektin kokonaiskustannuksista, mutta tarjoavat korvaamattoman suojan sähkömekaanisia oikosulkuvoimia vastaan. Valintaprosessissa on integroitava kaapelin halkaisija, vikavirtalaskelmat, etäisyysvaatimukset, materiaalien yhteensopivuus ja ympäristöaltistus yhtenäiseksi spesifikaatioksi. Hankintaryhmien tulee käsitellä kiinnikkeitä suunniteltuina turvakomponentteina – ei hyödykkeinä – ja varmistaa, että tuotteissa on riippumattomat testiraportit IEC 61914:2021:n mukaisesti, mukaan lukien ennen ja jälkeen suoritettavat oikosulkutestiasiakirjat. Määrittämällä ja asentamalla kaapelikiinnikkeet oikein ensimmäisestä päivästä lähtien, sähköurakoitsijat ja tilojen omistajat varmistavat säännösten noudattamisen, suojaavat kriittistä infrastruktuuria ja luovat turvallisempia työympäristöjä henkilöstölle.
